Koleksi Horizontal Stasiun Sampah

Ikhtisar produk

LYSZ15A Pengumpulan horizontal stasiun sampah adalah peralatan kompresi dan pengolahan limbah dengan teknologi dan proses canggih yang dikembangkan secara mandiri oleh perusahaan kami sesuai dengan permintaan pasar domestik akan peralatan sanitasi dan mode pengumpulan dan transfer sampah.

Kompresor sampah terintegrasi LYSZ15A menggunakan teknologi kompresi horizontal. Kompresor dan tempat sampah terintegrasi, dan sampah rumah tangga lepas yang dikumpulkan dikompres langsung ke tempat sampah tertutup untuk mengurangi volume, membuang limbah dan gas yang terkandung dalam sampah, dan kemudian memindahkannya ke truk sampah yang dapat dipindahkan dengan kereta. Peralatan memiliki karakteristik kurang bau, tidak ada polusi sekunder, area pekerjaan kecil, fleksibel dan sebagainya. Ini sangat cocok untuk stasiun transfer baru dan rekonstruksi stasiun lama di daerah perkotaan di mana pembebasan lahan sulit dan lokasinya kecil.

Gambar 1-5 LYSZ15A kompresor sampah terintegrasi dan kendaraan pendukungnya

Tabel 1-1 Konfigurasi kompresor sampah terintegrasi LYSZ15A

Ikhtisar fungsi
LYSZ15A Pengumpulan sampah horizontal stasiun terutama digunakan untuk pengumpulan sampah pada becak dan kendaraan bermotor kecil dengan ukuran kurang dari 1,5 ton dan lebar kurang dari 1,8 meter, seperti yang ditunjukkan pada Gambar 2-1 dan Gambar 2-2.

Gambar 2-1 Bahan pada becakGambar 2-2 Memuat kendaraan bermotor sedang dan kecil

Lingkup aplikasi
Hal ini terutama digunakan untuk pengumpulan dan pemindahan sampah rumah tangga dari jalan-jalan perkotaan, distrik komersial, pabrik perumahan, sekolah dan rumah sakit.

Struktur utama dan karakteristik kinerja

Gambar 4-1 kompresor sampah terintegrasi LYSZ15A

Kompresor sampah terintegrasi LYSZ15A terutama terdiri dari rakitan tempat kompresi, rakitan kotak sampah, rakitan kepala, pintu bongkar muat, mekanisme pengumpanan, mekanisme penguncian, sistem hidrolik, sistem kelistrikan, dll. (Gambar 4-1):
Rakitan nampan kompresi, perakitan kotak sampah adalah untuk melakukan operasi kompresi komponen, nampan kompresi adalah saluran kompresi sampah, sampah adalah wadah penyimpanan terkompresi.

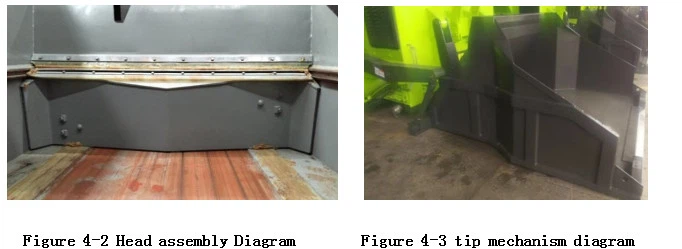

Rakitan kepala tekanan adalah mekanisme tekanan untuk menekan sampah dari tempat kompresi ke tempat sampah, yang dapat secara efektif menghancurkan dan mengompres sampah (Gambar 4-2).
Rakitan pintu depan adalah pintu perawatan untuk rakitan kepala tekanan dan silinder kompresi, dan juga pintu pembersih untuk membersihkan sampah di rongga belakang kepala tekanan secara teratur.
Discharge door adalah alat untuk membuang sampah.

Kompresor limbah integral LYSZ15A menggunakan pengumpulan dan mode transportasi tipping bucket. Mekanisme tip adalah perangkat umpan kompresor dan dipasang di depan blok kompresor (Gambar 4-3).

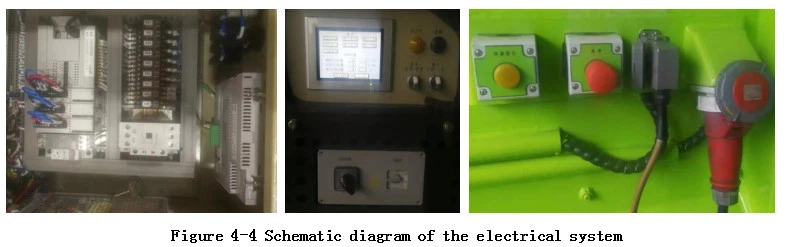

Sistem kelistrikan (Gambar 4-4) adalah pusat kendali kompresor. Semua tindakan dikendalikan oleh program PLC, yang dapat mewujudkan fungsi utama berikut: (1) perlindungan sistem hidraulik: ketika suhu oli sistem hidraulik tinggi, sistem akan secara otomatis memulai sistem pendingin. Ketika suhu oli terlalu rendah, sistem secara otomatis memulai sistem pemanas oli hidraulik, hingga suhu oli naik ke suhu yang sesuai (opsional); (2) siklus kompresi otomatis dapat diwujudkan, saat menekan tombol siklus kompresi, kepala tekanan dapat secara otomatis bergerak maju mundur di ruang kompresi; (3) Dapat mewujudkan diagnosis kesalahan otomatis, ketika kompresor tidak dapat bekerja secara normal, dapat secara otomatis menilai penyebab kesalahan, dan ditampilkan di layar; (4) Alarm tekanan: Ketika sampah di kotak sampah ditekan ke persyaratan yang ditetapkan, dengan menganalisis nilai tekanan sistem hidrolik, dari perspektif keselamatan, peralatan perlindungan, dan efisiensi, sistem akan secara otomatis membunyikan alarm saat ini.

Sistem hidraulik (Gambar 4-5): seluruh stasiun pompa hidraulik dipasang pada braket pompa tipe laci, struktur kompak, hemat energi, dan perlindungan lingkungan. Komponen utama dari sistem mengadopsi merek terkenal di dalam dan luar negeri untuk memastikan keandalan yang tinggi dan kebisingan yang rendah.

Parameter teknis utama produk
Tabel 5-1 Spesifikasi teknis kompresor sampah terintegrasi LYSZ15A

Keuntungan Utama
1, Analisis karakteristik fungsional
1.Perangkat anti-pantulan diatur di ruang kompresi, yang memiliki fungsi menghancurkan dan mencegah rebound sampah (Gambar 6-1).

1.2,Dengan fungsi pergantian urutan fase dari catu daya tiga fase, akan lebih mudah dan cepat untuk mengubah fase motor tanpa kabel ulang.

1.3, Dengan fungsi tampilan LCD, dapat menampilkan pengoperasian peralatan di layar, termasuk namun tidak terbatas pada: tampilan jumlah sampah dinamis, tip kesalahan pengoperasian, status pengoperasian peralatan, tampilan hasil diagnosa kesalahan sendiri, fungsi penyesuaian program.

1.4,Dengan alarm tekanan penuh dan fungsi tampilan.

1.5,Disipasi panas otomatis dan fungsi pemanasan sistem hidrolik (opsional).

1.6,Fungsi kontrol ganda kabel dan sentuh (remote control nirkabel opsional) (Gambar 6-2).

1.7, Dengan fungsi kontrol berhenti darurat.
1.8, Ketika kepala kompresi berada di posisi apa pun, ia dapat secara paksa kembali ke bit kerja awal.
1.9, Dengan alarm kesalahan otomatis dan fungsi diagnosis otomatis.
1.10, Pintu belakang kotak peralatan mengadopsi penguncian hidrolik. Konfigurasi standar: pembukaan dan penguncian pintu belakang kotak peralatan dapat langsung dikontrol di kabin truk sampah yang dapat dilepas dengan mengambil kekuatan dari sistem hidrolik penarik. Opsional: Ini didukung oleh sistem kontrol listrik troli dan digerakkan oleh unit daya kecil. Itu dapat langsung mengontrol pembukaan dan penguncian pintu belakang kotak di kabin truk sampah yang dapat dilepas

1.11, Perangkat memiliki fungsi penentuan posisi GPS, fungsi transmisi data, fungsi manajemen jarak jauh, fungsi layanan cerdas (opsional).
2, Pengantar stabilitas dan keandalan
2.1, Sisi dan pelat bawah ruang kompresi LYSZ15A dilas dengan ketebalan baja kekuatan tinggi Lebih besar dari atau sama dengan 8mm.
2.2, Sisi dan pelat bawah rakitan kepala LYSZ15A dilas dari baja berkekuatan tinggi dengan ketebalan Lebih dari atau sama dengan 8mm.
2.3, Tempat sampah secara keseluruhan adalah struktur busur besar, ketebalan pelat Lebih besar dari atau sama dengan 4mm, bahan: Q355B.
2.4, Semua permukaan logam besi yang terbuka diperlakukan dengan pencegahan karat, dan baja yang bersentuhan langsung dengan sampah diperlakukan dengan pengawetan asam, fosfat, dan pasivasi.
2.5, Peralatan mengadopsi kontrol PLC, dapat secara otomatis menyesuaikan daya dorong silinder oli sesuai dengan beban kompresi sampah, sehingga sampah didistribusikan secara merata dan kompak di dalam kotak.
2.6, Komponen utama peralatan: blok katup hidrolik, pompa oli, motor dan komponen kontrol elektronik mengadopsi merek terkenal di dalam dan luar negeri. Komponen listrik utama memenuhi standar keamanan CE dan mengadopsi desain plug-in tahan air (Gambar 6-4).


2.7,Semua poros engsel putar terbuat dari bantalan pelumas sendiri atau bantalan sambungan khusus, dan permukaan batang piston silinder dilapisi dengan krom, yang memiliki ketahanan aus yang kuat dan ketahanan korosi untuk memastikan masa pakainya di lingkungan yang keras.
3, Pengenalan penghematan energi dan perlindungan lingkungan
3.1, Luas lantai kecil, tidak ada konstruksi sipil atau hanya konstruksi sipil sederhana, ekonomis dan praktis, fleksibel, cocok untuk pengumpulan dan pemindahan semua jenis sampah rumah tangga.
3.2, kotak tombol kontrol kawat genggam, secara efektif meningkatkan lingkungan kerja operator.
3.3, Mekanisme kunci bongkar muat yang dipatenkan dan struktur penyegelan, untuk memastikan bahwa proses kompresi dan proses pemindahan limbah, tidak ada kebocoran limbah.
3.4, kompresor sampah terintegrasi LYSZ15A digerakkan oleh pompa tunggal ketika sistem membutuhkan tekanan tinggi atau pompa ganda ketika sistem membutuhkan kecepatan tinggi, yang efisien dan hemat energi dengan keluaran panas rendah.
4, Fitur dan keunggulan produk
4.1, Kinerja lingkungan yang baik, tidak ada paparan, hamburan, fenomena menetes dalam proses docking dan transfer sampah.
4.2, stasiun pompa hidrolik kompresor LYSZ15A, perusahaan kami menggunakan efisiensi tinggi, hemat energi, kinerja pompa ganda yang andal, produk sejenis dalam dan luar negeri umumnya menggunakan penggerak pompa tunggal.
4.3, Kompresor membongkar mekanisme penguncian pintu, produk sejenis dalam dan luar negeri umumnya mengadopsi kompresi strip penyegelan tidak dapat disesuaikan mode penguncian, perusahaan kami menggunakan desain mekanisme penguncian izin yang dapat disesuaikan, kontrol akurat dari kompresi strip penyegelan. Penyegelan yang baik (Gambar 6-5). Perangkat pelepas tekanan anti-decoupling pintu bongkar mengadopsi struktur kunci hidrolik ganda untuk secara efektif mencegah fenomena decoupling yang disebabkan oleh gaya reaksi strip penyegelan (Gambar 6-6).
4.4, kompresor LYSZ15A dilengkapi dengan saluran pembuangan limbah di setiap sisi untuk mengalirkan limbah dari kompresor (Gambar 6-7).

Gambar 6-5 Diagram skema mekanisme penguncian Gambar 6-6 Diagram skema kunci hidrolik perangkat kunci pintu belakang Gambar 6-7 diagram skema perangkat pembuangan limbah

Proses operasi diperkenalkan
1, kompresor sampah terintegrasi LYSZ15A (Gambar 7-1).


1.1, Setelah penduduk perkotaan yang tinggal mengumpulkan sampah dengan skuter manusia, roda tiga atau truk sampah kecil ke kompresor, sampah ke dalam mekanisme pengumpanan kompresor dari ember sampah, dan lembaga operasional akan membuang sampah ke ruang kompresi kompresor sampah, tombol operasi siklus kompresi untuk menuangkan ke ruang kompresi sampah dikompresi, ulangi proses sampai laporan lengkap ke polisi, Hopper atas tertutup di atas nampan kompresi dan dalam keadaan transfer.
1.2, Packing naik bus
Truk sampah bongkar muat gerbong dituangkan ke depan kompresor, sehingga kait lengan tarik sejajar dengan kait kompresor, dan truk sampah bongkar gerbong dioperasikan untuk menarik kompresor dan mengunci kompresor.
1.3, Angkutan sampah
Nyalakan truk pengangkut sampah yang dapat dipindahkan untuk membawa kompresor yang penuh sampah keluar dari stasiun sampah dan ke tempat pembuangan akhir atau tempat pembuangan sampah lainnya.
1.4, Pembongkaran tempat sampah (Gambar 7-3)
Setelah truk boom tiba di tempat pembuangan sampah atau tempat pembuangan sampah lainnya, perangkat kunci pintu bongkar muat di kompresor dilonggarkan melalui sistem hidrolik truk boom, dan kemudian mekanisme pengangkatan boom dioperasikan untuk mengangkat kompresor sampai sampah di dalam kotak benar-benar habis.

Gambar 7-2 Membongkar sampah Gambar 7-3 Bongkar tempat sampah

Instalasi peralatan dan kebutuhan air dan listrik
Pelanggan dapat menentukan konfigurasi peralatan dan kendaraan stasiun sampah berdasarkan lokasi geografis setempat dan kapasitas pembuangan sampah. Gambar berikut (Gambar 8-1) menunjukkan solusi bit tunggal standar kompresor sampah terintegrasi LYSZ15A hanya untuk referensi Anda.

Persyaratan daya satu posisi: Pelanggan harus menyediakan catu daya eksternal tiga fase, lima kawat, 380V/10kW, dilengkapi dengan pemutus sirkuit yang sesuai dengan perlindungan kebocoran (Dalam <30ma). jarak="" antara="" catu="" daya="" dan="" kompresor="" tidak="" boleh="" lebih="" dari="" 10="">

Persyaratan sumber air: air konvensional, pipa masuk minimum adalah 1 inci.
Persyaratan bangunan: Gedung LYSZ15A harus memiliki tinggi izin minimal 6m, gerbang harus memiliki tinggi izin minimal 5,5m, dan lebar gerbang minimal 4m.
Gambar dan petunjuk teknis hanya menunjukkan persyaratan pemasangan peralatan. Perancang dapat merancang fasilitas seperti ruang tunggu staf, toilet, Sumur limbah dan Sumur sedimentasi sesuai dengan kondisi sekitarnya. Untuk memudahkan pengerukan, disarankan agar septic tank ditempatkan di luar ruangan.

8-1 LYSZ15ARencana pembangunan stasiun tunggal
