Truk Bowser Air

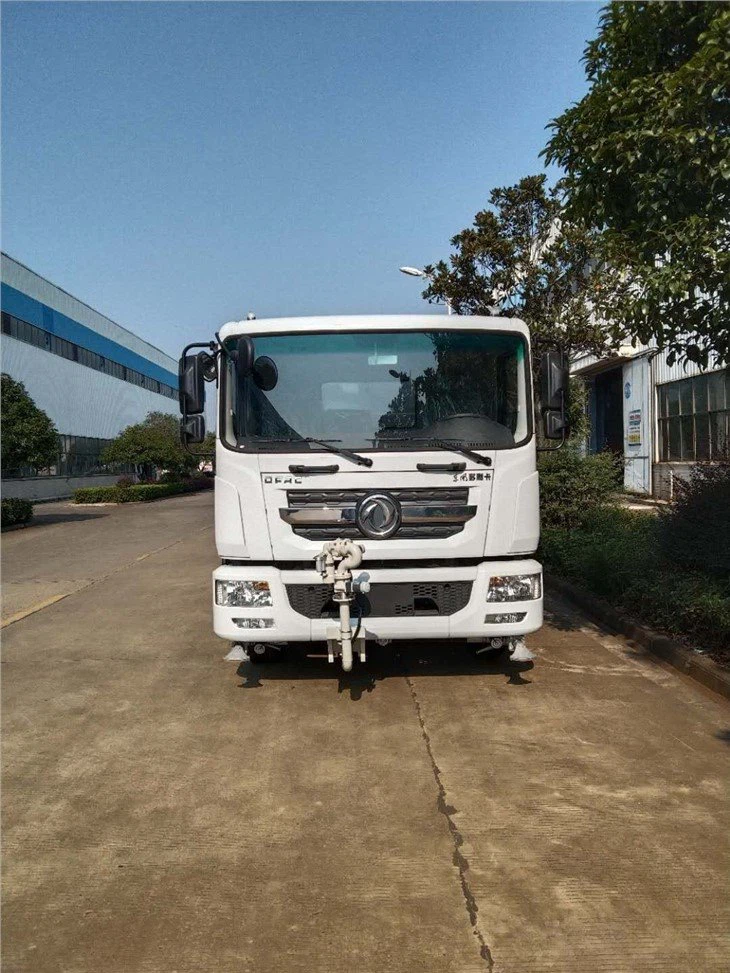

Truk bowser air ZBF5070GPSBJE6 adalah jenis baru kendaraan penyemprotan hijau yang dikembangkan oleh perusahaan.

Kirim permintaan

perkenalan produk

Pprodukspesifikasi

Truk bowser air ZBF5070GPSBJE6 adalah jenis baru kendaraan penyemprotan hijau yang dikembangkan oleh perusahaan. Mobil ini dipasang kembali dengan sasis tipe II dari DONGFENG Automobile Company dan perangkat operasi khusus serta sistem kontrol. Perangkat operasi khusus ini mencakup sistem fog gun dan sistem saluran air bertekanan rendah, di mana sistem fog gun mencakup generator set bahan bakar minyak, pompa air, pistol kabut, dll. Sistem pembersihan tekanan rendah dilengkapi dengan perangkat pembilasan duckbill depan, perangkat pembilasan pagar tengah, sprinkler belakang, perangkat irigasi penghijauan dan meriam air.
truk bowser air memiliki berbagai fungsi, penampilan cantik dan murah hati, dan memiliki kinerja efisiensi tinggi, perlindungan lingkungan, dan keandalan yang unggul.

Fminyak bumi

Truk bowser air dapat mewujudkan banyak fungsi seperti semprotan penghijauan, semprotan dan penekanan debu, pembersihan tekanan rendah, penghijauan dan penyiraman.

Aaplikasi

Truk water bowser cocok untuk operasi pembersihan di jalan kota, jalan raya, alun-alun dan dermaga pelabuhan, dan juga dapat menyemprotkan debu di alun-alun, dermaga, area pertambangan, lokasi pembongkaran, halaman batubara dan pabrik baja untuk mengatur kelembaban udara. Ini juga cocok untuk kehutanan, pemeliharaan penghijauan departemen kebun, pemuliaan Miao Mupei dan irigasi tanaman baru. Pistol semprot genggam bertekanan tinggi digunakan untuk membersihkan tanah, trotoar, jalur tidak bermotor, alun-alun, dll. Jika listrik padam secara tiba-tiba, generator bahan bakar dapat digunakan untuk pembangkit listrik darurat. Perangkat self-priming dapat digunakan di lokasi yang kekurangan air keran bertekanan untuk mewujudkan penambahan air independen dan memperluas jangkauan operasi kendaraan. Ini tidak cocok untuk digunakan di lingkungan di mana cuacanya dingin dan mudah membeku.

Main struktur & fitur kinerja

1,Chassis
Itu dipasang kembali dengan sasis kelas II mobil Dongfeng eq1165lj9cde, dengan kekuatan yang kuat dan daya dukung yang kuat.
Mesin diesel Yuchai ycs04200-68 dengan daya pengenal 147kw dan kecepatan pengenal 2300r / mnt diadopsi, dan emisinya memenuhi standar VI nasional.
2,Wsetelah tangki

Volume total tangki air adalah 11,6M , Volume efektif 10m . Tangki air memiliki volume besar dan waktu kerja yang lama. Tangki air mengadopsi metode analisis elemen hingga untuk mengoptimalkan desain, dan telah lulus uji keandalan yang ketat. Tangki air mengadopsi teknologi pembentukan pembungkus kaleng satu kali yang canggih, pengelasan otomatis robot, pengujian penetrasi tak rusak, tidak ada kebocoran air dan masa pakai yang lama. Lapisan anti-korosi diadopsi di dalam tangki air untuk memastikan efek anti-korosi

3,Sistem pistol kabut
Sistem pistol kabut terdiri dari sistem tenaga, sistem kontrol, sistem pasokan air dan sistem pistol udara. Generator bensin digunakan untuk menyediakan sumber daya untuk sistem kontrol, dan sistem air bertekanan tinggi digabungkan dengan sistem senapan angin untuk mewujudkan fungsi semprotan jarak jauh dari sudut pitching dan sudut rotasi horizontal. Efisiensi artileri tinggi, jarak maksimum 30m, sudut pitch -5 hingga 60 derajat, dan sudut rotasi -180 hingga 180 derajat.

4,Pompa air bertekanan rendah. Pompa sentrifugal self-priming yang terkenal diadopsi, dengan kecepatan pengenal 1480rpm, tekanan kerja pengenal 1.1MPa dan aliran pengenal 50m / H /, efisiensi tinggi dan keandalan yang baik.

Perangkat pembilasan duckbill depan. Perangkat pembilasan duckbill depan dikendalikan oleh katup bola manual dan cocok untuk menyiram permukaan jalan dan trotoar. Arah pembilasan nozzle duckbill dapat disesuaikan secara sewenang-wenang melalui struktur khusus, dan lebar pembilasan tidak kurang dari 8m.

Perangkat pembilasan sedang. Perangkat pembilasan penghitung tengah memiliki nosel kerucut di kiri dan kanan, pembilasan dua arah, yang dikendalikan oleh katup udara manual. Sudut nosel dapat disesuaikan secara sewenang-wenang dengan menyesuaikan selongsong yang berputar, dan lebar pembilasan tidak kurang dari 24m.
Penyemprot belakang. Penyiram belakang mengadopsi katup bola manual untuk mengontrol pembukaan dan penutupan penyiram belakang masing-masing. Ketika dua sprinkler belakang dibuka pada saat yang sama, lebar sprinkler tidak boleh kurang dari 14m.
Meriam air. Pistol air adalah pistol air jarak jauh aluminium, yang dipasang di sisi kanan meja kerja belakang. Pistol air dapat berputar dari 0 derajat hingga 360 derajat dan badan pistol dapat dimiringkan ke atas dan ke bawah. Lengan pengatur di bagian depan badan pistol dapat menyesuaikan bentuk jet (silinder atau kerucut) aliran air dan menutup pistol air. Pistol air dikendalikan oleh katup bola manual dan dapat dibuka dan ditutup. Jangkauan pistol air tidak kurang dari 38m.
Perangkat penyiraman penghijauan. Perangkat penyiraman penghijauan dibagi menjadi perangkat penyiraman penghijauan kiri dan perangkat penyiraman penghijauan kanan, yang masing-masing dipasang di sisi kiri dan kanan belakang kendaraan, dan katup bola manual digunakan untuk mengontrol pembukaan dan penutupan penyiraman. jalur.

5,Ometode operasi

Kendaraan mengadopsi mode kontrol "remote control genggam plus operasi manual". Mekanisme operasi khusus kendaraan penyemprot hijau dibagi menjadi tiga bagian: pengendali jarak jauh sistem pistol kabut, berbagai katup bola manual yang didistribusikan di berbagai bagian kendaraan, dan klakson musik dan sakelar power take-off terintegrasi di tengah. menghibur.
Sakelar klakson musik dan sakelar power take-off terintegrasi pada konsol tengah sasis.

Sistem pistol kabut mengontrol pitching, pitching, rotasi kiri dan kanan pistol kabut, dan pembukaan dan penutupan kipas dan pompa air bertekanan tinggi oleh remote kontrol.
Duckbill depan, pagar tengah, penyiraman belakang, penyiraman penghijauan kiri dan kanan dan penyiraman belakang dikendalikan dan dimatikan oleh katup bola manual.

Parameter teknis utama

Iwaktu			Umalam	Pparameter
Parameter kendaraan	massa trotoar		kg	6780
	Massa total maksimum		kg	16200
	bentuk ukuran (panjang * lebar * tinggi)		mm	7700,8150×2450,2500×2930
	Ground clearance minimal		mm	240
	volume efektif		m³	10
	volume tangki maksimum		m³	11.6
Kinerja operasi	Sistem saluran air bertekanan rendah	operasi cepat	km/jam	Ⅰ档:7.4,Ⅱ档:12.6
		Tekanan r air pembersih maks	MPa	1.1
		debit air bersih	L/mnt	480-900
		lebar cuci paruh bebek depan	m	Lebih besar dari atau sama dengan 8
		lebar taburan	m	Lebih besar dari atau sama dengan 14
		lebar cuci jet kerucut tengah	m	Lebih besar dari atau sama dengan 24
		jangkauan penyemprotan meriam air	m	Lebih besar dari atau sama dengan 38
		lift pompa air	m	110
		lift priming diri	m	6.5
	Sistem pistol kabut	Jangkauan maksimum pistol kabut	m	30
		Aliran pistol kabut	L/mnt	20
		Nilai tekanan sistem pasokan air pistol udara Nilai tekanan sistem pasokan air meriam udara	MPa	2-3
		Sudut pitch pistol kabut	derajat	-5-60
		Sudut rotasi pistol kabut	derajat	-180-180
Menyetir	Gradien maksimum yang diizinkan		persen	30
	jarak pengereman (beban penuh)		m	Kurang dari atau sama dengan 10
	Diameter putar minimum		m	19.5

Parameter sasis	jenis, pabrikan		EQ1165LJ9CDE
	tempat duduk		3
	jenis mesin, pabrikan		YCS04200-68
	daya pengenal mesin		147kw/2300r/menit
	Daya bersih mesin maksimum		143kw/2300r/menit
	Model transmisi		DT0690
	Tipe transmisi		6.75;4.08;2.48;1.55;1;0.74;R6.06
Genset diesel	Nilai tegangan		V		380
	Daya keluaran terukur		kW		7

Mkeuntungan ain

1.Tangki air maju dalam struktur. Badan tangki air menggunakan bahan Q235A, interior mengadopsi desain struktur penyangga papan anti-gelombang, dan underbed menggunakan struktur rangka. Ini memastikan kekuatan dan kekakuan struktur keseluruhan.
Sumber daya independen: unit generator bahan bakar 7kW disuplai secara independen, dan kecepatan sasis tidak dibatasi oleh gaya samping saat penyemprotan.
Efisiensi dan stabilitas tinggi: motor menggerakkan pompa air untuk menyediakan daya untuk sirkuit air, tekanan air 2-3mpa, dan nosel dengan diameter outlet kecil digunakan untuk meningkatkan efek atomisasi dan menggabungkan efek atomisasi secara efektif dengan jarak pengangkutan; Pistol kabut dilengkapi dengan rotasi kiri dan kanan otomatis dan fungsi ayun ke atas dan ke bawah otomatis untuk memperluas cakupan semprotan.
Hemat energi dan hemat air: aliran semprotan kecil, hanya 20L/mnt, waktu pengoperasian lama, dan konsumsi bahan bakar rendah. Sistem kendali jarak jauh: gunakan peralatan kendali jarak jauh independen dan mode operasi manusiawi.

2.Sunggul dalam kualitas
Konfigurasi aksesori tinggi. Pompa air tekanan rendah dan komponen kontrol pneumatik adalah merek terkenal di dalam negeri dengan kualitas yang sangat baik dan keandalan yang tinggi.

3.Saman dan terpercaya
Ini memiliki pemutar musik pintar, yang dapat memutar musik selama waktu operasi untuk berhati-hati dan mengingatkan pejalan kaki di sekitarnya untuk menghindari.
Ini memiliki lampu panah untuk melakukan fungsi peringatan pada waktu operasi untuk mengingatkan pejalan kaki di sekitarnya untuk menghindari.
4.Berbagai Fungsi
Sementara produk ini dilengkapi dengan sistem pistol kabut, produk ini juga dilengkapi dengan sistem saluran air bertekanan rendah yang berfungsi penuh, termasuk perangkat pembilasan duckbill depan, perangkat pembilasan pagar tengah, perangkat penyiram belakang, perangkat irigasi penghijauan, dan pistol air.

5. Spemeliharaan sederhana
Sistem pistol kabut dilengkapi dengan filter untuk secara efektif mengurangi frekuensi pemblokiran nosel dan frekuensi pembersihan; Sistem saluran air bertekanan rendah dilengkapi dengan layar filter dan filter tiga arah, yang dapat secara efektif menyaring kotoran dan memperpanjang masa pakai pompa air bertekanan rendah. Filter diatur pada posisi yang nyaman untuk pengoperasian personel.

Ofungsi operasi

Iwaktu	Name	Pgambar	Fpemberian minyak suci	Sstruktur &Ftempat makan
1	Sistem pistol kabut		Dapat menyemprotkan debu, pemeliharaan hijau, penanaman bibit, irigasi penanaman baru.	Jarak semprotan adalah 30 m dalam angin statis. Aliran semprotan 20L / mnt Sudut nada - 5 derajat ~ 60 derajat Sudut rotasi - 180 derajat - 180 derajat
2	Peralatan cuci bebek depan		Berlaku untuk mencuci jalan dan alun-alun, dll	Lebar pembilasan: Lebih dari atau sama dengan 8 m Saklar dikendalikan oleh katup bola manual
3	Peralatan cuci lindung nilai menengah		Berlaku untuk mencuci jalan dan alun-alun, dll	Lebar pembilasan: Lebih besar dari atau sama dengan 24m Dikendalikan oleh katup bola manual, pembilasan dua arah, dan sudut nosel dapat disesuaikan secara bebas melalui sambungan putar berulir
4	Peralatan percikan belakang		Berlaku untuk mencuci jalan dan alun-alun, dll	Lebar penyiraman Lebih dari atau sama dengan 14m Katup bola manual mengontrol pembukaan dan penutupan sprinkler belakang
5	Perangkat penyiraman penghijauan		Penyiraman sabuk hijau	Aliran penuangan 580l / mnt Lebar penuangan Lebih dari atau sama dengan 12m Katup bola manual mengontrol pembukaan dan penutupan nosel penuangan belakang
6	Meriam air		Berlaku untuk pencucian jarak jauh dan membantu operasi pemadaman kebakaran, mendukung rotasi ke segala arah.	Aliran monitor air 510l / mnt Rentang Lebih besar dari atau sama dengan 38m Katup bola manual mengontrol pembukaan dan penutupan pistol air. Pistol air bisa berputar 0 ~ 360 derajat dan badan pistol bisa naik turun. Lengan pengatur di bagian depan badan pistol dapat menyesuaikan bentuk jet (silindris atau kerucut) aliran air dan menutup pistol air
7	Perangkat priming diri		Ini dapat digunakan di tempat-tempat di mana ada kekurangan air keran tekanan untuk mewujudkan penambahan air independen	Tinggi priming diri 6M

Operangkat opsional

Iwaktu	Name	Pgambar	Fpemberian minyak suci	Sstruktur &Ftempat makan
1	Perangkat priming diri		Irigasi penghijauan atas	Tiga kepala teratai dikonfigurasi di kiri dan kanan masing-masing, yang terletak di kedua sisi atas tangki air
2	Sistem penyemprotan pestisida		Penyemprotan pestisida untuk membasmi serangga dan mengobati penyakit	Aplikator terletak di tengah sisi kanan kendaraan, kotak reagen terletak di tengah sisi kiri kendaraan, dan dilengkapi dengan gulungan selang 20m dan pistol semprot genggam.
3	Rakitan gulungan tekanan rendah		Ini dapat digunakan untuk mencuci mobil dan pembersihan titik tetap	Dilengkapi dengan selang 20m, reel dan pistol semprot, yang terletak di platform operasi belakang
4	Meriam air otomatis		Digunakan untuk pembilasan jarak jauh dan operasi pemadam kebakaran tambahan	Rentang Lebih besar dari atau sama dengan 38m Itu dapat secara otomatis disesuaikan "atas dan bawah" dan "kiri dan kanan"
