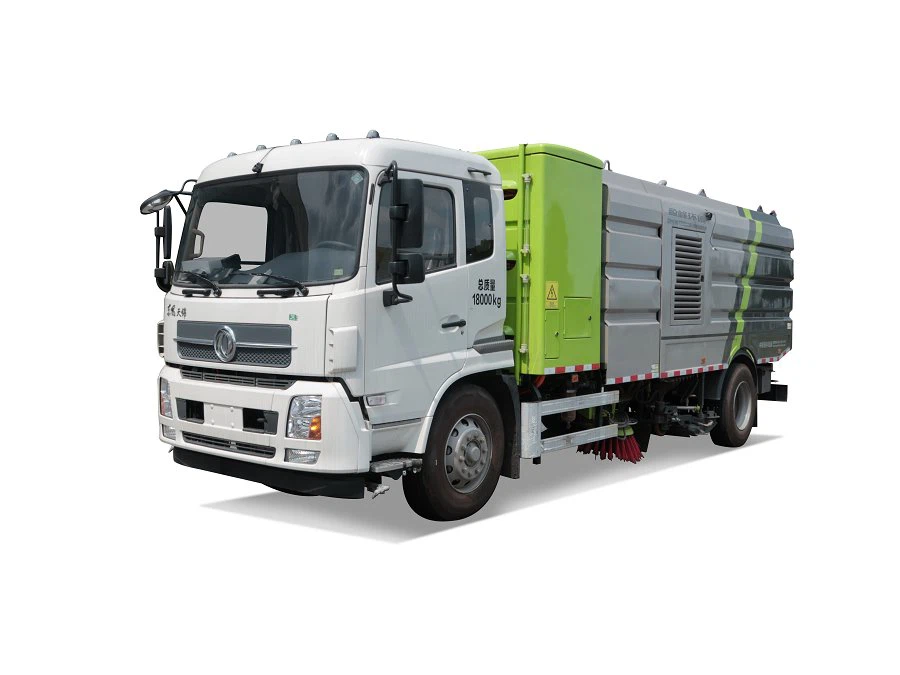

Kendaraan Cuci dan Menyapu Listrik Murni

Spesifikasi produk

ZBH5180TXSEQABEV PURE ELECTRIC mencuci dan menyapu kendaraan adalah generasi baru dari produk mekanik sanitasi lingkungan yang dikembangkan oleh perusahaan kami. Itu dipasang kembali dengan sasis listrik murni truk EQ1180GEVJ1 kelas II dari Dongfeng Motor Company, dengan nol emisi. Prinsip kerjanya adalah bahwa sasis dan bagian atas ditenagai oleh baterai, permukaan jalan dibersihkan dengan aliran air bertekanan tinggi dan aliran rendah, dan limbah dan sampah di permukaan jalan disedot kembali ke on-board. tempat sampah melalui kipas angin.
Kendaraan cuci dan penyapu LISTRIK MURNI memiliki berbagai fungsi, penampilan cantik dan murah hati, dan memiliki kinerja efisiensi tinggi, perlindungan lingkungan, dan keandalan yang unggul.

Fungsi

Dengan pembersihan, pembersihan, dan pembersihan trotoar, ia dapat membersihkan tepi jalan, fasad batu tepi jalan, semprotan sudut depan dan semprotan belakang, dan pistol semprot tekanan tinggi dapat membersihkan rambu-rambu jalan, papan reklame, dan fungsi lainnya. Ketika sistem sprinkler bertekanan rendah dipilih, pembilasan depan bertekanan rendah atau pembilasan bebek dapat dilakukan.

Aplikasi

Ini berlaku untuk operasi pembersihan definisi tinggi dari alun-alun kota besar, trotoar jalan dan trotoar, serta operasi pembersihan biasa seperti pembersihan dan pembersihan alun-alun kota, trotoar jalan dan trotoar. Ketika sistem sprinkler tekanan rendah dipilih, operasi pembersihan tekanan rendah dapat dilakukan.

Main struktur & fitur kinerja

• Chassis

Casis. Sasis truk eq118gevj1 kelas II dari Dongfeng Motor Corporation dimodifikasi. Parameter daya total baterai sasis (daya total/tegangan/kapasitas): 314.14kwh/579.6v/542ah). Sasisnya adalah sasis kargo kelas II listrik murni yang paling canggih dan andal di Cina.
Motor sasis. Tz370xs-lkm1103 motor sinkron magnet permanen dari Suzhou lvkong Transmission Technology Co., Ltd. diadopsi. Parameter motor (daya / kecepatan / torsi terukur): 80kW / 1270rpm / 600N m.

• Motor atas dan perangkat transmisinya

Pasang motornya. Motor yang dipasang di atas mengadopsi tz380xs-90zl waktu Ningde. Ketika kecepatan pengenal 1500 R / mnt, daya motor terus menerus adalah 90kw. Kipas dan pompa air bertekanan tinggi digerakkan oleh kopling diafragma, bantalan kursi, dan katrol sabuk. Ada kopling pneumatik di depan pompa air bertekanan tinggi. Kopling pneumatik dipisahkan, dan pompa air bertekanan tinggi tidak perlu bekerja.

• Kipas

9-26 seri 7.1 kipas sentrifugal diadopsi, yang memiliki karakteristik efisiensi tinggi, kebisingan rendah, kurva kinerja datar, area efisiensi tinggi yang lebar dan sebagainya. Ini adalah salah satu aksesori penting penyapu jalan menengah Zhonglian untuk waktu yang lama. Ini memiliki teknologi yang matang dan pekerjaan yang dapat diandalkan.
4. Dustbin
304 desain struktur tepi ubin stainless steel single-layer diadopsi, yang mengintegrasikan beberapa wadah air bersih dan wadah sampah. Tempat sampah dimiringkan untuk dibongkar, sudut pembongkarannya 480, volume total tempat sampah adalah 6m3, dan volume efektif tidak kurang dari 3,5 m3.

• Nozel hisap

Lebar total nosel hisap adalah 2440mm, dan lebar hisap adalah 2400mm, yang hampir rata dengan lebar kendaraan. Efisiensi kerja dan kebersihan ditingkatkan.

• Perangkat pembersih.

Pelat pembersih dan penyapu kendaraan serba guna ganda (Paten No. 200820052391.1) dengan paten nasional diadopsi, yang memiliki fungsi anti-tabrakan dan penghindaran rintangan (struktur paten, paten No. 00224174.9). Selama operasi, ketika penyapuan disk dan penutup pengisap debu menghadapi rintangan di depan, itu dapat menyusut ke dalam untuk menghindarinya, dan secara otomatis kembali ke posisi kerja normal setelah melewati rintangan.
7. Sistem pembersihan tekanan tinggi
Sistem pembersihan bertekanan tinggi terdiri dari pompa air bertekanan tinggi dan pipa air bertekanan tinggi. Ini terutama menyediakan air bertekanan tinggi untuk menyapu cakram, batang penyemprot nosel hisap, perangkat pembersih mandiri pengumpul sampah, perangkat semprot belakang dan perangkat pembersih manual.
Pompa air bertekanan tinggi mengadopsi pompa pendorong tekanan tinggi merek terkenal internasional, dengan aliran pengenal 142l / mnt / 1450rpm dan tekanan kerja pengenal 10MPa, efisiensi tinggi dan keandalan yang baik.

• Sistem kontrol listrik

Kendaraan cuci dan penyapu LISTRIK MURNI mengadopsi mode kontrol "display plus controller plus can bus operation panel". Ketika operasi dimulai dan dihentikan, perangkat operasi seperti kontrol kecepatan motor, pengangkatan nosel hisap, penarikan dan pelepasan cakram menyapu, pencabutan dan pelepasan batang semprot kiri dan kanan semuanya dikendalikan oleh satu tombol, yang mudah dioperasikan. Pengoperasian kendaraan diwujudkan dengan tiga perangkat pengoperasian, dua di kabin dan satu di panel pengoperasian di sisi kanan belakang kendaraan.
menampilkan. Itu terletak di kanan depan kursi pengemudi dan terutama digunakan untuk berbagai operasi pencucian dan penyapuan kendaraan.
kotak operasi. Itu terletak di sebelah kotak radio di depan kursi pengemudi dan terutama digunakan untuk menghidupkan dan menghentikan motor.
Panel operasi. Itu terletak di belakang roda belakang di sisi kanan kendaraan dan terutama digunakan untuk pembongkaran, commissioning, dan pemeliharaan tempat sampah.
Kendaraan ini dilengkapi dengan sistem tampilan belakang video berwarna. Kamera dipasang di bagian belakang kendaraan dan layar tampilan berwarna dipasang di kabin. Selama operasi, efek pembersihan dapat diperiksa dan dipantau di dalam kabin. Saat mundur, Anda dapat menavigasi untuk mencegah tabrakan dari belakang.

Ada banyak mode operasi untuk dipilih. Sistem ini memiliki 9 mode operasi: sapuan penuh, sapuan kiri, sapuan kanan, sapuan penuh, sapuan kiri, sapuan kanan, sapuan penuh, sapuan kiri dan sapuan kanan. Pengguna dapat memilih mode operasi yang sesuai sesuai dengan kebutuhan operasi. Setelah mode operasi dipilih, mulai operasi dengan satu kunci, dan semua mekanisme yang perlu berpartisipasi dalam operasi akan secara otomatis diperpanjang dan beroperasi sesuai dengan urutan yang ditentukan. Ketika operasi perlu dihentikan, shutdown satu tombol akan secara otomatis menghentikan operasi dan kembali ke keadaan semula sesuai dengan urutan yang ditentukan.

Pasang pengatur kecepatan motor utama. Kecepatan kerja normal motor utama secara otomatis dikendalikan oleh sistem kelistrikan, dengan tiga roda gigi "standar", "sapuan gaya sedang" dan "sapuan kuat". Dari awal motor utama hingga mulai beroperasi, jalankan dengan kecepatan rendah, dengan kecepatan sekitar 50R / menit. Setelah operasi dimulai, kecepatan motor utama akan meningkat secara otomatis. Kecepatan kerja yang stabil dari gigi "standar" adalah 1350r / mnt, gigi "sapuan gaya sedang" adalah 1500r / mnt, dan gigi "sapuan kuat" adalah 1750r / mnt.
Sistem alarm suara. Sistem alarm suara yang dilengkapi dengan kendaraan dapat mengirimkan berbagai alarm suara dan pesan prompt selama operasi dan pembongkaran, termasuk pesan prompt suara seperti "katup outlet tangki air tertutup, tidak dapat dibersihkan", "tangki limbah terbalik, tolong perhatikan keselamatan", serta beberapa pesan cepat musik dan pesan alarm menderu, yang nyaman dan praktis.
Pengendali kendaraan. Pengendali kendaraan HCU dikembangkan dan dirancang secara independen oleh perusahaan kendaraan komersial Dongfeng. Chip mikroprosesor inti mengadopsi 32-bit mikroprosesor Freescale. Strategi kontrol sasis mengintegrasikan 50 tahun pengalaman manufaktur truk Dongfeng dan didukung oleh data pengalaman berkendara dari 100.000 pelanggan untuk meningkatkan kenyamanan berkendara harian pengemudi truk.

Kinerja baterai yang komprehensif. Baterai daya model ini adalah kotak baterai daya lithium besi fosfat l271c01 yang diproduksi oleh Ningde Times New Energy Technology Co., Ltd., dilengkapi dengan sistem tabung baterai ceb-b60sv01 / ceb-b60h, yang berada di tingkat mahir domestik. Sistem baterai membentuk 10 set kotak baterai l271c01 menjadi unit baterai daya melalui 2 sambungan paralel dan 5 seri. Lihat tabel terlampir untuk parameter utama sistem baterai.

Kotak baterai daya L271c01 dikemas dengan sel tunggal cangkang aluminium persegi 36 6lh3l8 secara seri. Kisaran suhu kerja adalah - 30 derajat ~ 60 derajat dan tingkat perlindungannya adalah IP68. Ini memiliki beberapa perlindungan seperti over temperature, overcharge, over discharge dan short circuit, dengan kinerja yang stabil, keamanan dan kehandalan.
Mengendarai motor. Sistem penggerak sasis mengadopsi motor sinkron magnet permanen (tz370xs-lkm1103) yang dikembangkan oleh Suzhou lvkong Transmission Technology Co., Ltd., dengan daya puncak 160 kW, torsi puncak 1100 Nm, dan tingkat perlindungan IP67. Ketika dikombinasikan dengan gearbox AMT, tidak hanya dapat memenuhi kenyamanan dan penghematan berkendara kendaraan listrik, tetapi juga mencapai kemiringan lebih dari 25 persen.
Motor yang dipasang di atas mengadopsi motor sinkron magnet permanen tz380xs-90zl yang dikembangkan oleh Ningde times Motor Technology Co., Ltd. ketika kecepatan pengenal 1500 R / mnt, daya motor terus menerus dapat mencapai 90kw dan perlindungan grade adalah IP68, memberikan output daya yang kuat untuk mekanisme operasi.
Enam dalam satu pengontrol. Sasis mengadopsi enam dalam satu pengontrol ktz54x59s-gvd55050 yang dikembangkan oleh Shenzhen yingweiteng electric vehicle drive technology Co., Ltd. untuk Dongfeng Motor, yang mengintegrasikan enam fungsi: pengontrol motor power steering, kontrol motor kompresor udara, DC / DC, tegangan tinggi transmisi dan distribusi daya, pengontrol motor penggerak utama, dan pengisian awal tegangan tinggi atas.

Kepadatan daya keseluruhan pengontrol telah sangat ditingkatkan, dan berat produk baru sekitar 38kg. Konektor tahan air ujung tunggal terintegrasi diadopsi untuk mewujudkan IP68 absolut, untuk menghindari risiko pengurangan tingkat perlindungan yang disebabkan oleh harness crimping yang buruk. Solusi EMC (kompatibilitas elektromagnetik) terintegrasi di dalam sasis tanpa penyearah eksternal tambahan, dan dapat memenuhi persyaratan konduksi dan radiasi kelas 3 secara langsung dengan kabel berpelindung.


Perlindungan keamanan:

• l interlock tegangan tinggi: semua konektor mengadopsi fungsi interlock tegangan tinggi;

• l fungsi jari anti sentuh: semua konektor mengadopsi fungsi jari anti sentuh;

• l perlindungan IP68 ujung tunggal: konektor tegangan tinggi dan rendah;

• l anti getaran dan jatuh: elastomer kendaraan komersial memenuhi persyaratan getaran GB / T 28046.3-2011;

• l fungsi pelepasan aktif dan pasif: memenuhi persyaratan pelepasan aktif dalam 3 detik dan pelepasan pasif dalam 3 menit;

• l penutup pembukaan interlock: setelah penutup dibuka, seluruh mesin akan secara otomatis memutuskan semua tegangan tinggi untuk melindungi keselamatan pribadi.

mekanisme perlindungan:

• l 1. Kesalahan harus ditangani berdasarkan tingkat, dan tindakan perlindungan yang sesuai harus diambil sesuai dengan prioritas kesalahan.

• l 2. Selain fungsi proteksi konvensional seperti tegangan lebih, arus lebih, suhu lebih, jitter, dll, juga memiliki:

• ü fungsi deteksi adhesi kontaktor: mendeteksi apakah kontaktor dipatuhi sebelum dinyalakan, sehingga secara efektif melindungi keselamatan seluruh kendaraan.

• ü fungsi pelepasan aktif dan pasif: secara aktif melepaskan daya internal drive utama dalam waktu 3 detik untuk mengurangi tegangan internal drive menjadi 36V.

• ü fungsi interlock pembuka penutup dan interlock tegangan tinggi: setelah penutup seluruh mesin dibuka atau konektor tegangan tinggi tidak sepenuhnya tersambung, seluruh mesin tidak diperbolehkan menerapkan tegangan tinggi.

• ü fungsi perlindungan terbalik: skema perlindungan sempurna, yang dapat melindungi kebalikan yang disebabkan oleh kabel motor atau transformator putar yang salah.

• l 3. Fungsi bangun: bangun mengemudi independen, bangun pengisian cepat dan fungsi bangun lambat.

• l 4. Konfigurasi PDU multi saluran: selain konfigurasi PDU konvensional, range extender, antarmuka keluaran tegangan tinggi yang dipasang di atas dan pengisian lambat dicadangkan untuk memenuhi aplikasi bus listrik murni / truk ringan, bus tambahan / truk ringan, kendaraan sanitasi dan model lainnya.

Desain papan kontrol terintegrasi

(1) Papan kontrol terintegrasi mencakup kontrol kontaktor distribusi tegangan tinggi dan deteksi status kontaktor.
(2) Mesin mengesampingkan fungsi kontrol UDS.
(3) Sadari fungsi kontrol internal, dan dukungan dapat mengontrol dan kontrol kabel keras dengan eksternal.
(4) Bangun mengemudi independen, bangun pengisian cepat, dan fungsi bangun pengisian lambat.
Distribusi tegangan tinggi terintegrasi

(1) Kontaktor dan sekering distribusi tegangan tinggi terintegrasi untuk membentuk modul independen yang ringkas dan lengkap. Dibandingkan dengan perangkat diskrit, kabel digunakan untuk membuat volume yang lebih kecil, perakitan yang lebih nyaman, dan kinerja yang lebih stabil;
(2) Perangkat saling berhubungan melalui lembaran tembaga PCB, yang memiliki keandalan koneksi tinggi dan konsistensi produksi yang baik, sangat mengurangi harness interkoneksi, membuat prototipe lebih bersih dan memenuhi persyaratan produksi otomatis;
Fungsi deteksi status kontaktor disediakan di papan untuk meningkatkan keandalan sistem.

Parameter teknis utama

• Keuntungan utama dari produk

• kinerja yang unggul

Struktur kotak sampah sudah maju. Kotak sampah mengadopsi 304 desain struktur tepi ubin stainless steel single-layer, yang mengintegrasikan beberapa kotak air bersih dan kotak sampah. Ini memiliki bentuk baru, penampilan cantik, ketahanan korosi, volume besar, tanpa kerangka, pembuangan sampah yang nyaman dan pembersihan yang mudah. Tempat sampah dimiringkan dan diturunkan, dan sudut pembongkaran hingga 48 derajat. Volume total tempat sampah adalah 6m , Volume efektif tidak boleh kurang dari 3,5m , Dengan perangkat pembersih internal internal.

Menyapu disk. Pelat pembersih dan penyapu kendaraan serba guna ganda (Paten No. 200820052391.1) dengan paten nasional diadopsi, yang memiliki fungsi anti-tabrakan dan penghindaran rintangan (struktur paten, paten No. 00224174.9). Selama operasi, ketika penyapuan disk dan penutup pengisap debu menghadapi rintangan di depan, itu dapat menyusut ke dalam untuk menghindarinya, dan secara otomatis kembali ke posisi kerja normal setelah melewati rintangan.

Kipas. 9-26 kipas sentrifugal seri 7.1 memiliki karakteristik efisiensi tinggi, kebisingan rendah, kurva kinerja datar, area efisiensi tinggi yang lebar, dll. Ini adalah salah satu aksesori penting penyapu jalan menengah Zhonglian untuk waktu yang lama. Ini memiliki teknologi yang matang dan pekerjaan yang dapat diandalkan.

Nozel hisap super lebar. Lebar total nosel hisap adalah 2440mm, dan lebar hisap adalah 2400mm, yang hampir rata dengan lebar kendaraan. Efisiensi kerja dan kebersihan ditingkatkan. Selama pengoperasian batang semprot bertekanan tinggi di nosel hisap, ketinggian batang semprot dari tanah diperbaiki dan tidak berubah dengan beban seluruh kendaraan, yang dapat mencapai efek pembersihan yang stabil dan terbaik.
Gabungan semprotan pembersih tekanan tinggi. Batang semprotan pembersih bertekanan tinggi terdiri dari batang semprot kiri dan kanan serta batang semprotan di nosel hisap. Itu melekat pada nosel hisap atau di nosel hisap. Selama operasi, ketinggian batang semprotan dari tanah diperbaiki dan tidak berubah dengan beban seluruh kendaraan, yang dapat mencapai dan menstabilkan efek pembersihan terbaik. Batang semprot kiri dan kanan dapat diayunkan dan ditarik kembali. Tindakan ini didorong oleh silinder dan secara otomatis dikendalikan oleh sistem kontrol listrik. Ketika batang semprot kiri dan kanan diayunkan pada saat yang sama, lebar pembersihan tidak boleh kurang dari 3,5 m, dan ketika diayunkan ke satu sisi, lebar pembersihan tidak boleh kurang dari 2,9 m. Untuk memfasilitasi penyesuaian, pemeliharaan dan penggantian nosel, batang semprotan di nosel hisap dirancang menjadi struktur tarik cepat, dan telah mengajukan paten nasional.

Gulungan penggulungan dan pembilasan otomatis. Sebuah gulungan pembilasan berliku otomatis mekanis dipasang di bagian belakang sisi kanan kendaraan cuci dan penyapu, dilengkapi dengan selang tekanan tinggi 20m, yang dapat digunakan untuk membersihkan kendaraan cuci dan penyapu itu sendiri dan tempat-tempat lain yang perlu dibersihkan .

Pistol semprot stainless steel genggam. Dilengkapi dengan konektor cepat, dapat dengan mudah dihubungkan atau diputuskan dari gulungan pembilasan. Menggunakan pistol semprot genggam, efisiensi pembersihan tinggi, efeknya bagus, dan operasinya lebih nyaman dan aman.

Sistem kontrol listrik canggih. Mode kontrol "display plus controller plus can bus operation panel" diadopsi. Ketika operasi dimulai dan berhenti, kontrol kecepatan motor, pengangkatan nosel hisap, penarikan dan pelepasan cakram menyapu, pencabutan dan pelepasan batang semprot kiri dan kanan dan perangkat operasi lainnya semuanya dikendalikan oleh satu kunci, yang nyaman untuk dioperasikan dan sangat mengurangi kemungkinan salah operasi.
Petir. Untuk memudahkan pengoperasian di malam hari atau di lingkungan dengan kecerahan yang tidak memadai, pelat penyapu kiri dan kanan dilengkapi dengan lampu untuk memantau kondisi kerja pelat penyapu.
Berbagai perangkat perlindungan otomatis. Kendaraan cuci dan penyapu dilengkapi dengan perangkat perlindungan otomatis seperti kekurangan air di tangki air bersih, air penuh di tempat sampah, jungkir balik dan bongkar muat saat pintu belakang tempat sampah dibuka, pengikatan dan pemisahan kopling bergigi pneumatik selama pengoperasian generator tambahan, dan pemulihan tempat sampah yang terbalik tanpa menurunkan penyangga pelindung, untuk melindungi kendaraan yang mencuci dan menyapu dari kerusakan dalam kondisi kerja tertentu seperti kekurangan air dan air penuh atau kesalahan pengoperasian.

• Sunggul dalam kualitas

Konfigurasi aksesori tinggi. Pompa air bertekanan tinggi, katup pelimpah dan katup bongkar adalah merek terkenal internasional, dan komponen kontrol motor dan listrik utama adalah merek terkenal internasional atau domestik dengan kualitas yang sangat baik dan keandalan yang tinggi.

• Aman dan terpercaya

Dilengkapi dengan sistem alarm suara. Itu dapat mengirimkan berbagai alarm suara dan pesan cepat selama operasi dan pembongkaran.

Sediakan penyangga pengaman tempat sampah. Ini dapat memberikan perlindungan keamanan yang andal selama pemeliharaan.

• Fungsi Pekerjaan

Kendaraan ini memiliki banyak fungsi, seperti pencucian jalan, pencucian tepi jalan dan batu tepi jalan, semprotan dan debu jatuh. Ini dapat digunakan secara terpisah sebagai penyapu cuci, truk pembersih jalan dan semprotan mobil tanpa debu.
1,Operasi pembersihan. Saat digunakan untuk mencuci dan menyapu kendaraan, tangki air bersih memiliki volume besar 8.5m3 dan dapat beroperasi terus menerus selama 7 jam. Tingkat pembersihan permukaan jalan dapat mencapai lebih dari 95 persen setelah satu operasi pembersihan.
2,Curb dan cuci fasad trotoar. Saat membersihkan trotoar, ketinggian trotoar dan permukaan jalan yang dekat dengan trotoar dapat dicuci pada saat yang sama, permukaan atas trotoar dapat dicuci, dan limbah dan sampah dapat dikumpulkan, yang dengan baik memecahkan masalah membersihkan trotoar yang paling kotor.

3,Alat semprot belakang. Jika cuaca kering dan permukaan jalan berdebu, peralatan penyemprot dapat digunakan untuk menyemprot, mengencerkan udara basah dan menyemprotkan debu.

4, Perangkat pembersih manual. Ini terdiri dari pistol semprot genggam dan gulungan pembilasan (20m), yang dihubungkan atau diputuskan melalui konektor cepat. Pistol semprot genggam dapat digunakan untuk membersihkan kotoran, psoriasis dan papan reklame di kedua sisi jalan. Efisiensi pembersihan tinggi, efeknya bagus, dan operasinya lebih nyaman dan aman.

• Operangkat opsional
